FY14S
| Model động cơ: Shangchai SC4H140.2G2
Tổng công suất : 103kW /2000 vòng/phút Trọng lượng vận hành: 14,000kg |

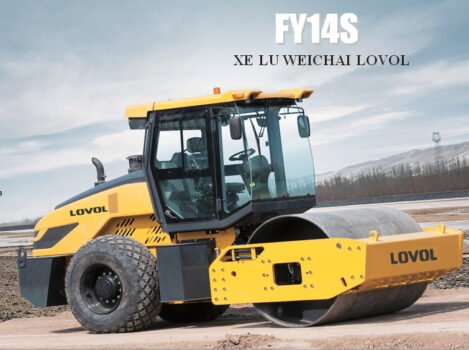

FY14SXE LU RUNG WEICHAI LOVOL |
FY14S THÔNG SỐ KỸ THUẬT
| ĐỘNG CƠ | HỆ THỐNG TRUYỀN ĐỘNG | ||
| Model | Shangchai SC4H140.2G2 | Kiểu | Cơ khí, dẫn động cầu sau |
| Số xi lanh | 4 | Ly hợp | Điều khiển chân, trợ lực thủy lực, điều khiển khí nén, đa đĩa |
| Kiểu | 4 kỳ, phun trực tiếp, làm mát bằng nước | Hộp số | Điều khiển cơ khí |
| Nạp khí | Turbo tăng áp | Cầu | Loại khô |
| Đường kính x hành trình | 105 x 124mm | Lốp | 20.5 – 25 – 16PR |
| Dung tích xi lanh | 4.3L | Khả năng leo dốc | 30% |
| Công suất | 103kW/2000 vòng/phút | Số tiến 1-5 | 2.8km/h, 5km/h, 11km/h |
| Momen xoắn cực đại | 535N•m/1400 vòng/phút | Số lùi I | 2.8km/h, 5km/h |
| Mức tiêu thụ nhiên liệu | 220g/kW.h | ||
| Tiêu chuẩn khí thải | Tiêu chuẩn khí thải | ||
| HỆ THỐNG LÁI | DUNG TÍCH | ||
| Kiểu | Trợ lực thủy lực, khớp nối hệ thống lái | Dầu nhiên liệu | 340L |
| Góc lái | ±32° | Dầu thủy lực | 140L |
| Góc dao động | ±10° | Nước làm mát | 25L |
| Bán kinh quay tối thiểu | 6500mm | Động cơ | 13.5L |
| HỆ THỐNG ĐIỆN | PHANH | ||
| Ắc quy | 24V | Phanh | Phanh ngàm khí nén, bằng chân |
| Máy phát | 28V | Phanh đỗ | Kiểu tang trống, thủ công |
| Motor đề | 24V | ||
| TẢI TRỌNG | Trống phẳng | Trống chân cừu | TRỐNG | Trống phẳng | Trống chân cừu |
| Tải trọng vận hành | 14000 kg | 15100 kg | Rộng | 2130 mm | 2130 mm |
| Tải trọng trục, trống | 7000 kg | 8100 kg | Đường kính | 1500 mm | 1700 mm |
| Tải trọng trục, bánh xe | 7000 kg | 7000 kg | Dày vỏ trống | 22 mm | 22 mm |
| Tải tuyến tính tĩnh | 330 N/cm | 380 N/cm | Số vấu ốp chân cừu | 15 | |
| Chiều cao vấu chân cừu | 95 mm | ||||
| KÍCH THƯỚC | Trống phẳng | Trống chân cừu | ĐỘ RUNG | Trống phẳng | Trống chân cừu |
| A | 2310 mm | 2310 mm | Kiểu | Thủy tĩnh | |
| B | 2130 mm | 2130 mm | Bơm rung | Bơm bánh răng không đổi | |
| C | 2300 mm | 2300 mm | Motor rung | Động cơ bánh răng không đổi | |
| D | 430 mm | 430 mm | Tần số rung thấp | 30 Hz | 30 Hz |
| E | 3140 mm | 3140 mm | Tần số rung cao | 30 Hz | 30 Hz |
| F | 5960 mm | 5960 mm | Biên độ rung cao | 2 mm | 1.7 mm |
| G | 3190 mm | 3190 mm | Biên độ rung thấp | 1 mm | 0.85 mm |
| H | 1500 mm | 1700 mm | Lực ly tâm lớn nhất | 290 kN | 290 kN |
| Lực ly tâm nhỏ nhất | 145 kN | 145 kN |
 |
 |
