FPY140
| Model động cơ: | Cummins 6BTAA5.9-C150 |

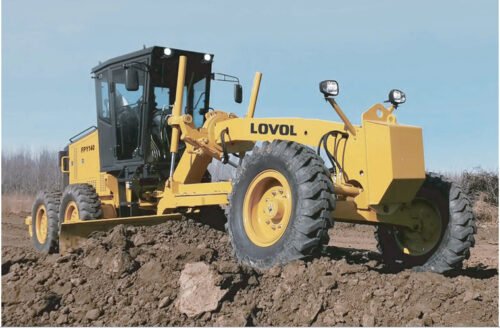

FPY140XE SAN GẠT WEICHAI LOVOL |
| Weichai WP6G140E22 | ||
| Tổng công suất: | 112kW/2200 vòng/phút | |
| 105kW/2200 vòng/phút | ||
| Trọng lượng vận hành: | 11,600kg | |
| Chiều dài lưỡi san: | 3.660mm |
FPY140 THÔNG SỐ KỸ THUẬT
| ĐỘNG CƠ | DUNG TÍCH BÌNH CHỨA | ||
| Model | Cummins 6BTAA5.9-C150/ / Weichai WP6G140E22 | Thùng nhiên liệu | 240L |
| Số xi lanh | 6 | Thùng dầu thủy lực | 85L |
| Loại | 4 kỳ, phun trực tiếp, làm mát bằng nước | Dầu động cơ | 15L |
| Sự hút | Turbo tăng áp, làm mát bằng không khí | Bình nước làm mát động cơ | 26L |
| Đường kính x hành trình piston | 102x120mm/ /105x130mm | ||
| Dung tích xi lanh | 5.9 // 6.75 Lít | ||
| Công suất định mức | 112-105kW/2200 vòng/phút | HỆ THỐNG ĐIỆN | |
| Lực kéo tối đa | 65kN | Ắc Quy | 2x12V,105Ah |
| Mô men xoắn cực đại | 670N•m/1400 vòng/phút // 560N•m/1400 vòng/phút | Máy phát điện | 28V,45A |
| Mức tiêu thụ nhiên liệu định mức | 223g/kW.h // 212g/kW.h | Mô tơ đề | 24V,6kW |
| Khí thải | China-II | ||
| HỆ THỐNG TRUYỀN ĐỘNG | |
| Hộp số | Loại trục cố định, điều khiển điện – thủy lực |
| Bộ chuyển đổi mômen xoắn (biến mô) | Một cấp, một pha, 3 phần (bơm, tuabin, stato) |
| Cầu sau | “Không quay”, cơ cấu vi sai hạn chế trượt |
| Cầu dẫn động đôi | Xích truyền động. Góc dao động: ±15° |
| Lốp xe | 13-24PR12 |
| Cầu trước |
Góc dao động :±15° |
| Góc nghiêng:±17° | |
| PHANH | |
| Phanh chân | Kiểu đĩa, vận hành bằng chân, hệ thống phanh thủy lực mạch đơn tác động lên 4 bánh sau |
| Phanh tay | Loại tang trống, thủ công |
| HỆ THỐNG THỦY LỰC | TỐC ĐỘ | ||
| Bơm kép | Bơm bánh răng.28 ml/vòng | Tiến 1-6 | 5.4 – 8.3 – 13.2 – 20.6 – 29.6 – 44 km/h |
| Áp suất làm việc | 18MPa | Lùi 1-3 | 5.4 – 13.2 – 29.6 km/h |
| HỆ THỐNG LÁI | TRỌNG LƯỢNG VẬN HÀNH | ||
| Góc lái bánh trước trái/phải | ±45° | Tiêu chuẩn | 11600kg |
| Góc khớp quay trái/phải | ±25° | Với lưỡi xới phía sau | 12850kg |
| Bán kính quay vòng nhỏ nhất | 6600mm | Với lưỡi san trước & lưỡi xới sau | 13400kg |
| LƯỠI XỚI (TÙY CHỌN) | LƯỠI XỚI GIỮA (TÙY CHỌN) | LƯỠI XỚI TRƯỚC (TÙY CHỌN) | |||
| Độ sâu xới | 255mm | Độ sâu xới | 210mm | Chiều rộng x chiều cao | 2520 x 880mm |
| Số lượng răng cào | 5/9 | Số lượng răng cào | 11 | Độ dày | 12mm |
| Khoảng cách giữa các răng cào | 400 // 200mm | Chiều rộng làm việc | 1230mm | Chiều cao nâng tối đa | 520mm |
| Chiều rộng làm việc | 1865mm | Độ sâu đào tối đa | 180mm | ||
 |
|||
| LƯỠI SAN GẠT | KÍCH THƯỚC | ||
| Vòng xoay | 360° | Chiều dài tổng thế: tiêu chuẩn (A) | 8040mm |
| Độ rộng | 3660mm | Chiều dài tổng thể: với lưỡi xới phía sau (A) | 9310mm |
| Chiều cao | 615mm | Chiều dài trục trước đến giữa trục đôi ở giữa (B) | 5800mm |
| Độ dày | 20mm | Chiều dài giữa hai trục đôi (C) | 1540mm |
| Góc nghiêng | 27~73° | Chiều cao cabin (D) | 3170mm |
| Độ sâu đào lớn nhất | 500mm | Chiều rộng hai đường giữa bề rộng lốp (E) | 2130mm |
| Chiều cao nâng tối đa | 460mm | Chiều rộng phía ngoài hai lốp (F) | 2458mm |
| Khả năng vươn ngoài lốp trái/phải | 1700 / 2000mm | Chiều rộng lưỡi san gạt (G) | 3660mm |
| Góc nghiêng trái/phải lớn nhất | ±90° | Khoảng sáng gầm xe tối thiểu (H) | 430mm |
